A FORMA / A MEDIDA / O DETALHE
Tech Frame.
A luz ganha profundidade
Tech Frame Simples e Duplo. Seção curva e canal recuado para projetos de luz indireta. Explore as imagens, compare as medidas e leve as fichas técnicas.
Baixar documento completo ↗
E008

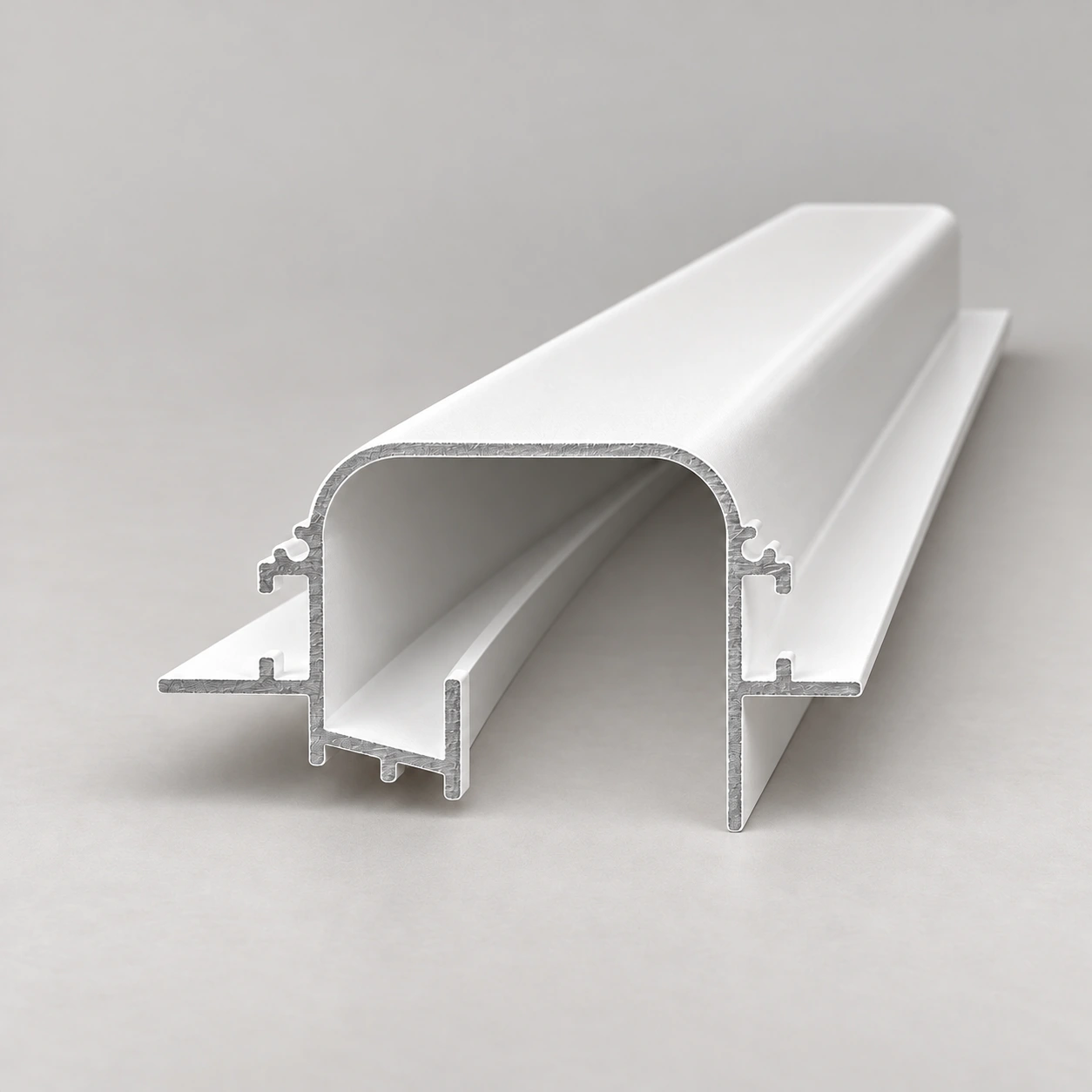

Tech Frame Simples
75,30 × 35,00 mm
E011

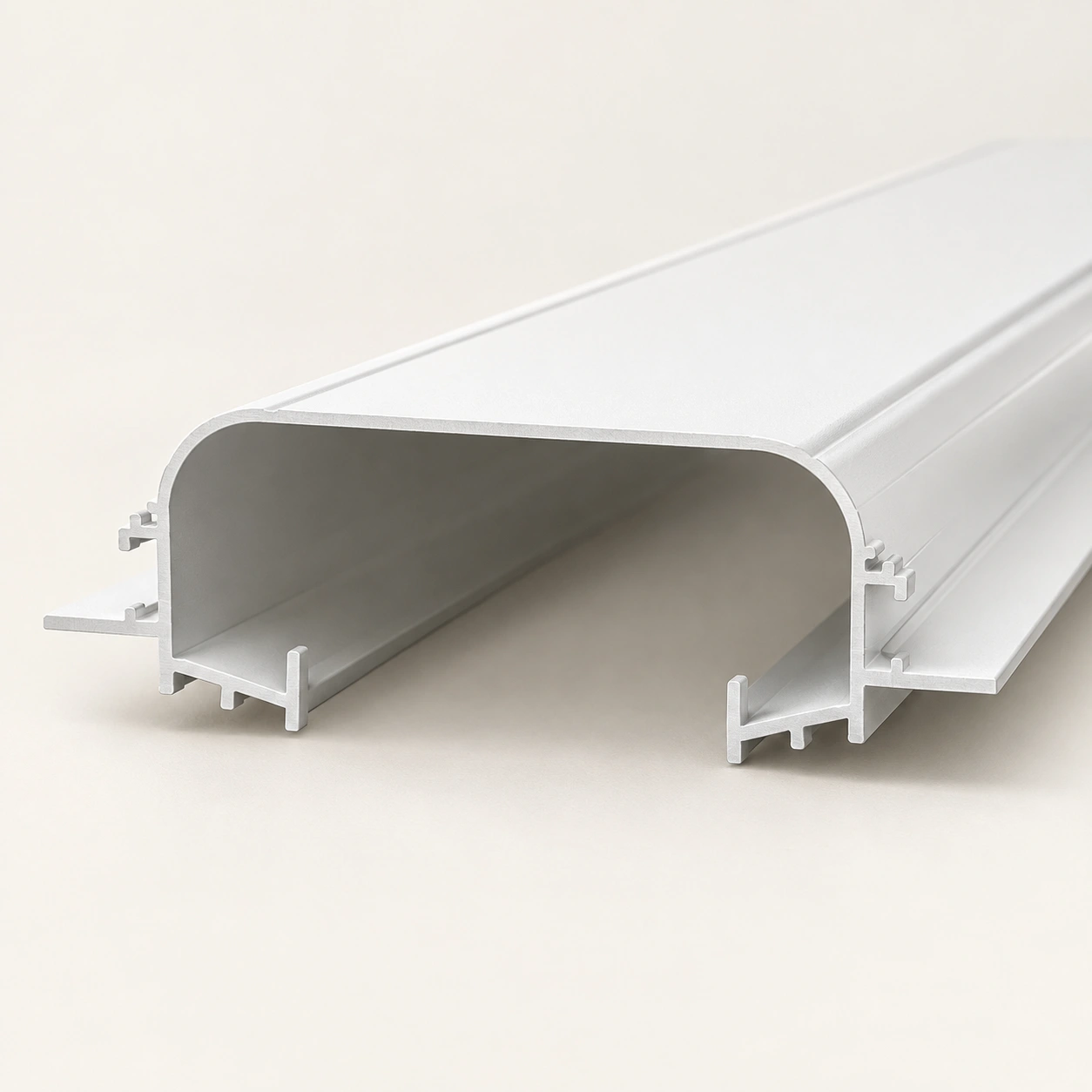

Tech Frame Duplo
122,80 × 40,20 mm
DUAS SEÇÕES / LEITURA DIRETA
Compare as proporções.
| Característica | E008 | E011 |
|---|---|---|
| Largura total | 75,30 mm | 122,80 mm |
| Altura | 35,00 mm | 40,20 mm |
| Largura superior | 45,10 mm | 93,00 mm |
| Abertura inferior | 25,30 mm | 58,20 mm |
| Área da seção | 253,76 mm² | 350,59 mm² |
| Massa por metro | 0,688 kg/m | 0,950 kg/m |
Valores transcritos da documentação técnica de origem. A abertura inferior não equivale a uma largura útil homologada para fita LED.
DIMENSIONAMENTO DE TRANSPORTE
Peso pelo comprimento.
Estimativa da massa do perfil, sem embalagem, acessórios ou tolerâncias de fabricação.
DOCUMENTAÇÃO PARA O PROJETO
As medidas. A origem.
Um documento só.
Documento ALED com comparativo, medidas e duas fichas técnicas para consulta.
E008 e E011 já integram o catálogo ALED. Renders ilustrativos Tech Frame; medidas transcritas da documentação técnica fornecida.
