E011Perfil Tech Frame Duplo
Embutir · branco · referência de 2 metros

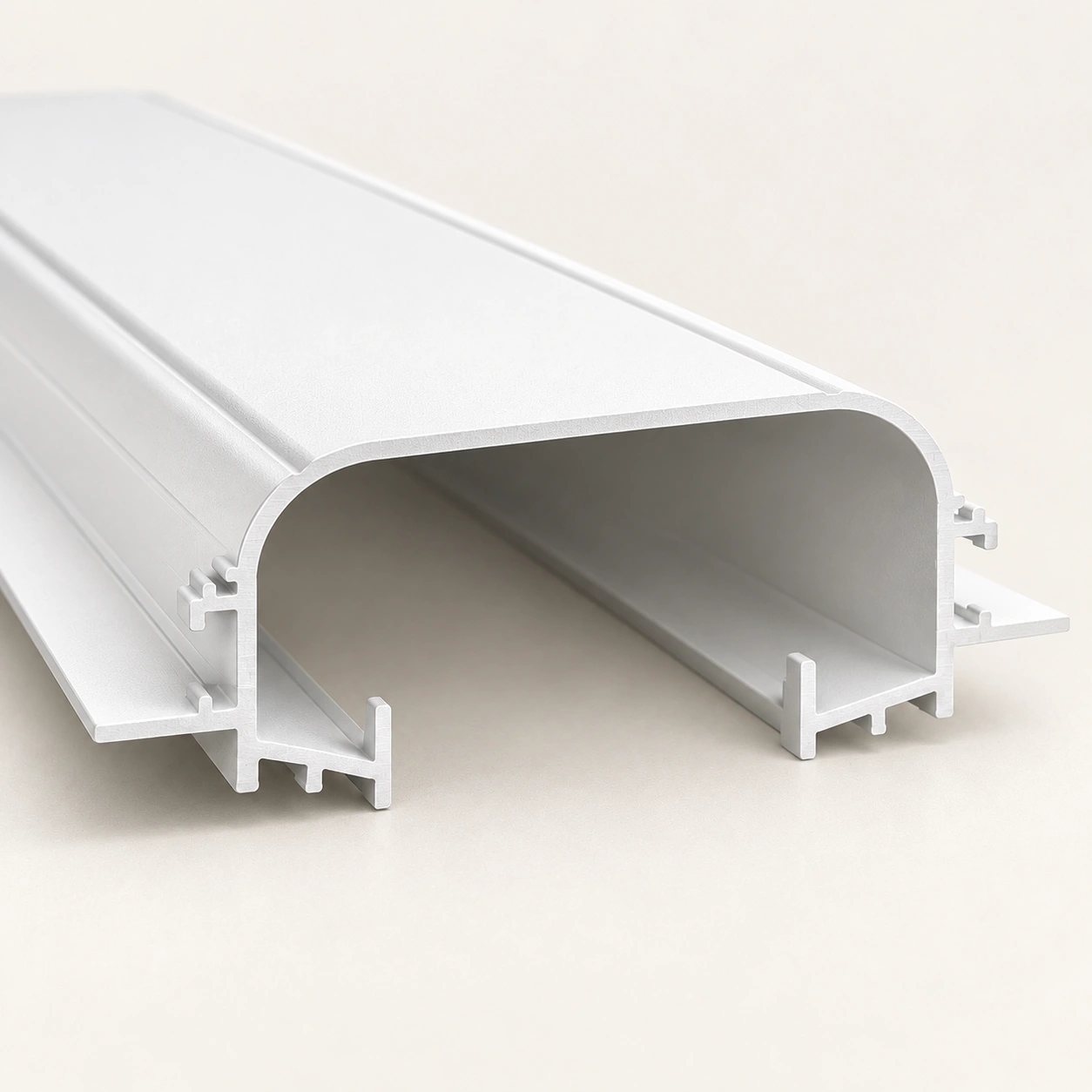

Perfil de alumínio extrudado para iluminação indireta, com seção curva, canal recuado aberto e abas laterais de embutir.
Código do catálogo: E011 · referência histórica 19594. Branco e 2 m seguem o cadastro existente; massa calculada sem embalagem e acessórios.

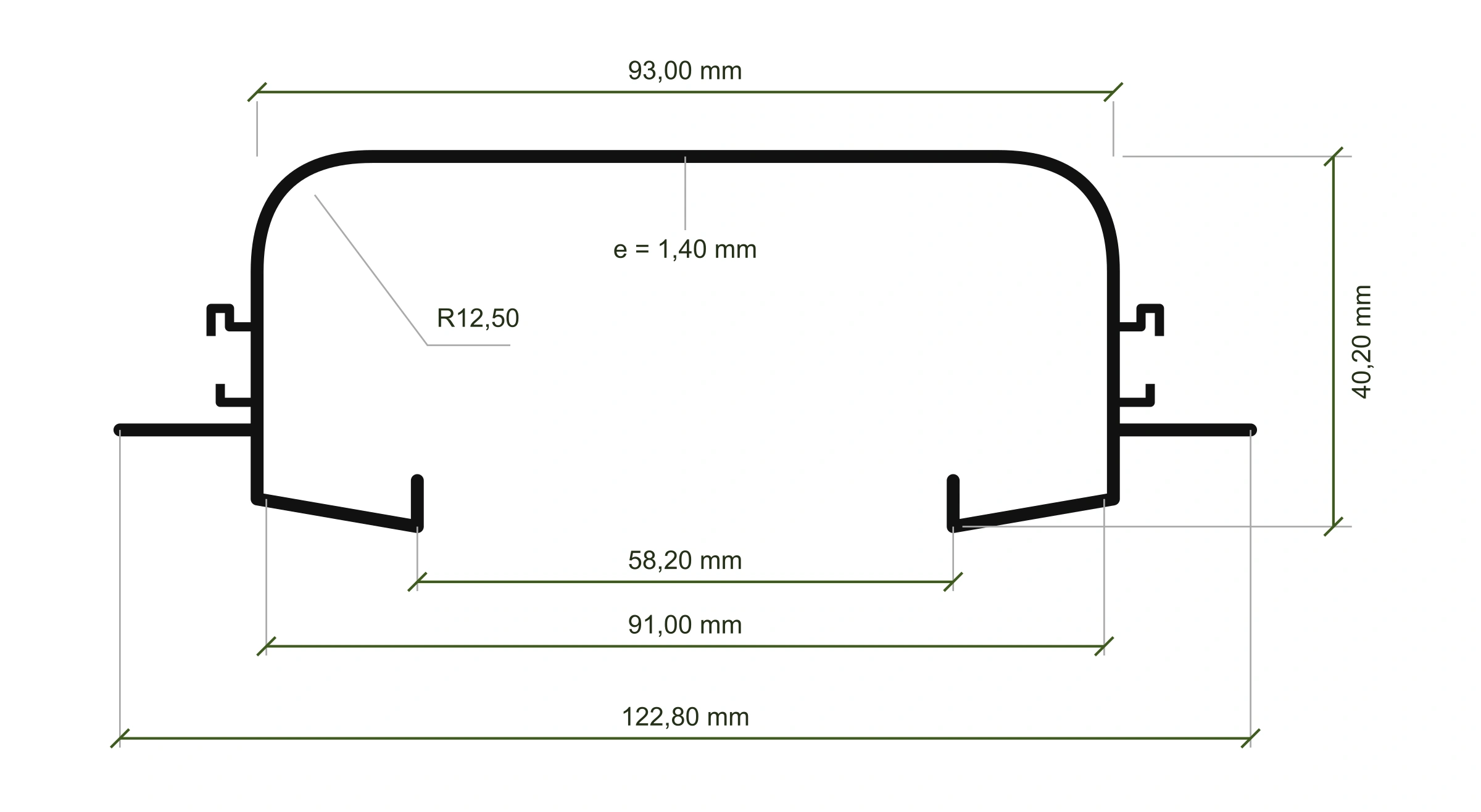

DESENHO DA SEÇÃO
Medidas para
especificar.
Dimensões em milímetros. Os detalhes sem cotas são representados esquematicamente; liga, têmpera e tolerâncias precisam ser confirmadas para fabricação.
FICHA DO PRODUTO
Informações técnicas.
Dimensões e massa linear do desenho fornecido. Comprimento e acabamento do cadastro. Embalagem e peso bruto são estimativas de planejamento.
Identificação e fornecimento
- Código ALED
- E011
- Modelo
- Tech Frame Duplo
- Material
- Alumínio extrudado
- Instalação
- Embutir
- Acabamento de referência
- Branco
- Comprimento de referência
- 2 m / 2.000 mm
- Unidade de referência
- Barra de 2 m; confirmar conjunto comercial
Dimensões e massa
- Largura total
- 122,80 mm
- Altura da seção
- 40,20 mm
- Largura superior
- 93,00 mm
- Largura de referência inferior
- 91,00 mm
- Abertura inferior
- 58,20 mm
- Espessura indicada
- 1,40 mm
- Raio indicado
- R12,50 mm
- Cota lateral indicada
- 13,60 mm
- Detalhe circular indicado
- Ø 2 mm
- Área da seção
- 350,59 mm²
- Massa linear informada
- 0,950 kg/m
- Classe no desenho
- Sólido
- Dimensões C × L × A
- 2.000 × 122,80 × 40,20 mm
- Massa calculada para 2 m
- 1,900 kg · perfil sem embalagem
LED, acessórios e instalação

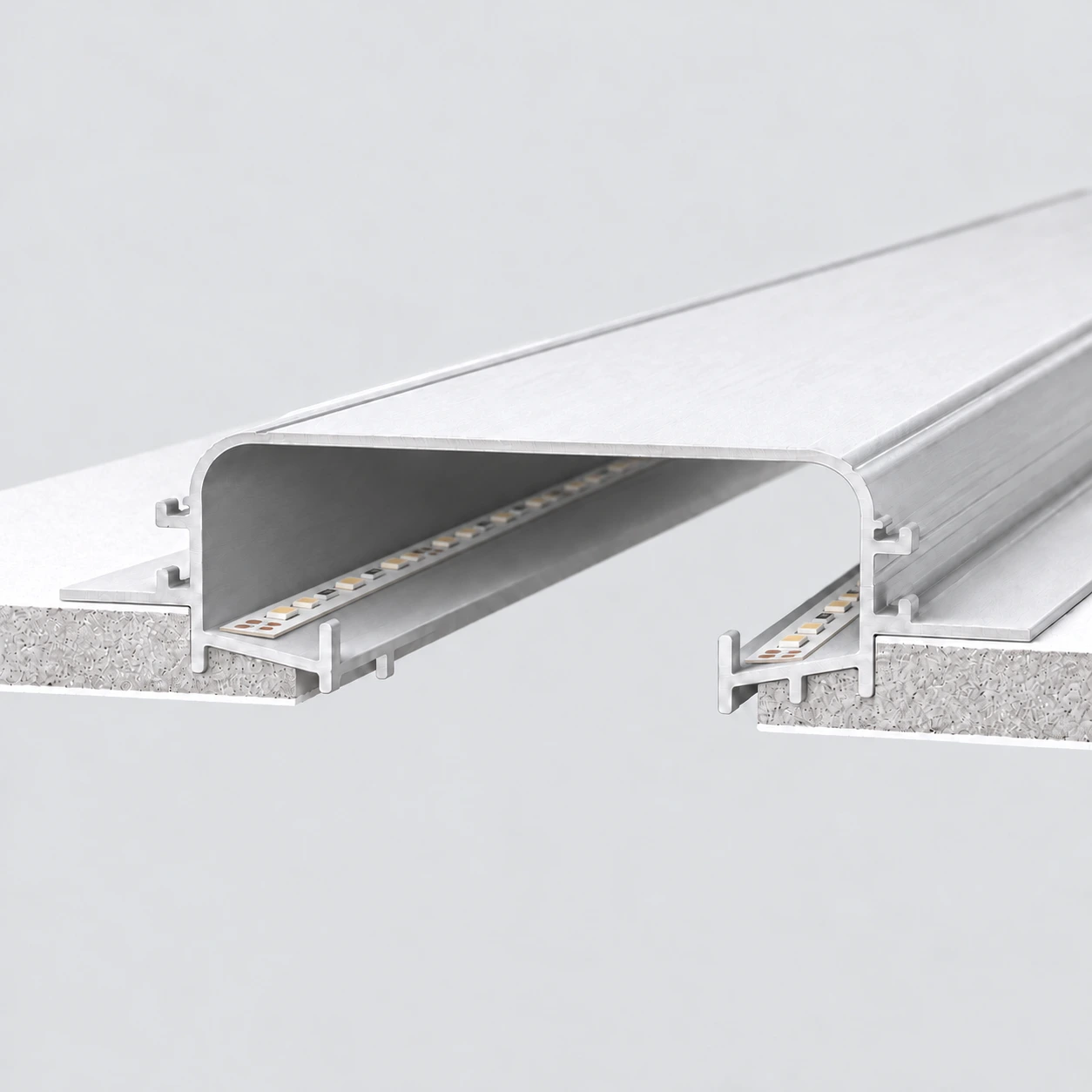

- Apoio para fita LED
- Duas bases internas contínuas, uma em cada lado
- Efeito de luz
- Indireta, com canal recuado aberto
- Difusor
- Não indicado no desenho fornecido
- Fita LED e fonte
- Selecionadas separadamente conforme o projeto; inclusão no conjunto a confirmar
- Tensão, potência, IRC e temperatura de cor
- Definidos pela fita LED escolhida; não são características do perfil vazio
- Largura útil para fita LED
- A confirmar por montagem; abertura inferior não é largura útil do apoio

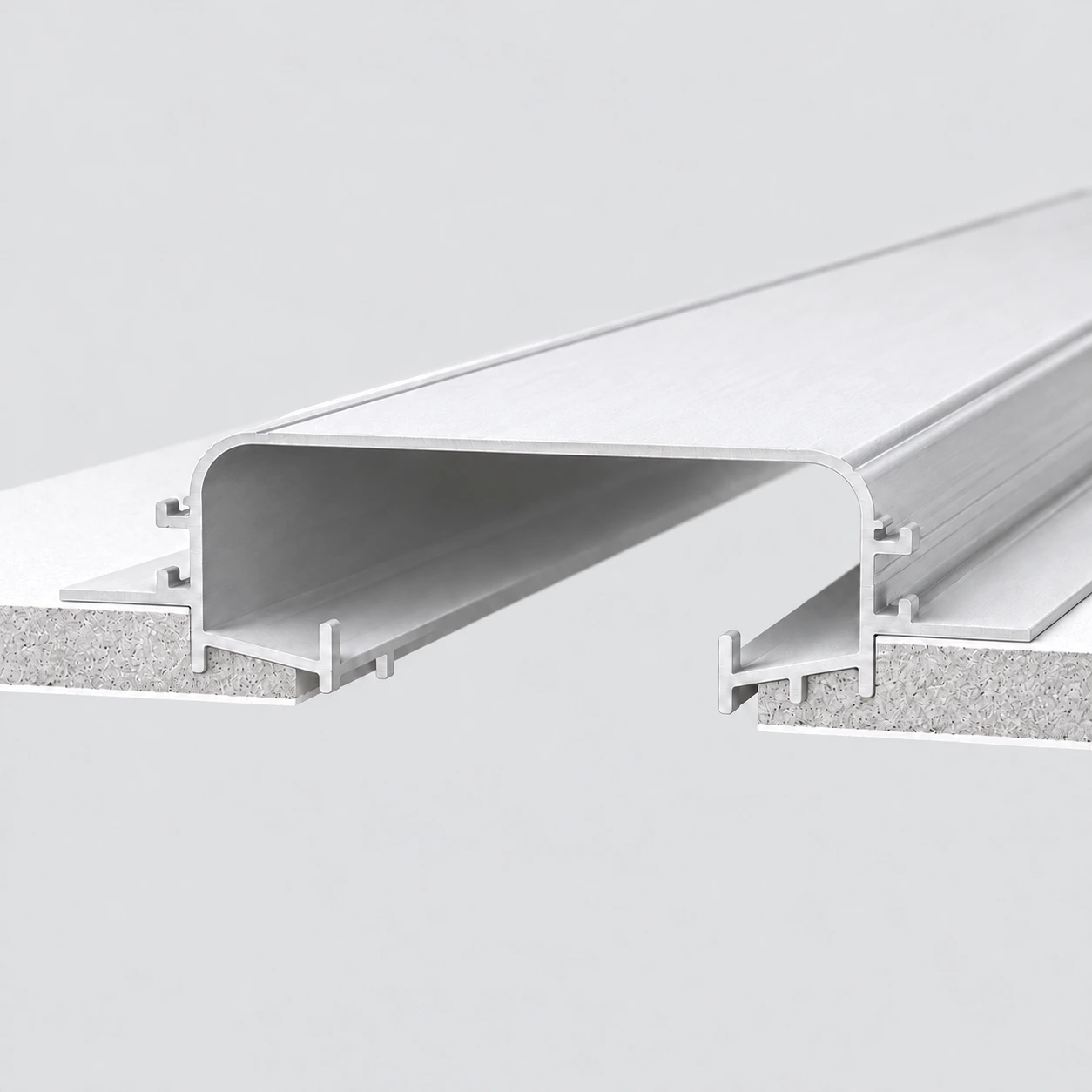

- Fixação e recorte no forro
- Dimensionar conforme substrato e conjunto; recorte não homologado
- Tampas, emendas e kit de instalação
- Composição e compatibilidade a confirmar
Embalagem e cadastro
- Embalagem planejada C × L × A
- 205 × 15 × 7 cm · estimativa, não medida
- Peso bruto estimado
- 2,250 kg · perfil + 0,350 kg de embalagem estimada
- Liga, têmpera e tolerâncias
- Não informadas na documentação
- GTIN/EAN
- Não atribuído no cadastro
- NCM no cadastro
- 7604.29.20 · candidato; validação fiscal pendente
- Garantia
- A confirmar no conjunto comercial
O PRODUTO
Iluminação integrada.
Acabamento discreto.
O E011 Tech Frame Duplo pertence à linha de perfis de embutir ALED Ilumina. Sua seção curva e o canal recuado aberto permitem conceber uma linha de luz indireta integrada à arquitetura. A fita e a alimentação são definidas para cada projeto.
A seção tem 122,80 mm de largura total e 40,20 mm de altura. A abertura inferior indicada é de 58,20 mm. Consulte as cotas antes de dimensionar o acabamento e confirme a posição e compatibilidade da fita e dos acessórios.
O cadastro de referência indica acabamento branco e barra de 2 m. Fita LED, fonte, tampas e elementos de fixação devem ser conferidos no conjunto comercial antes da instalação. A abertura permanece recuada; o desenho fornecido não indica um difusor plano cobrindo o canal.
