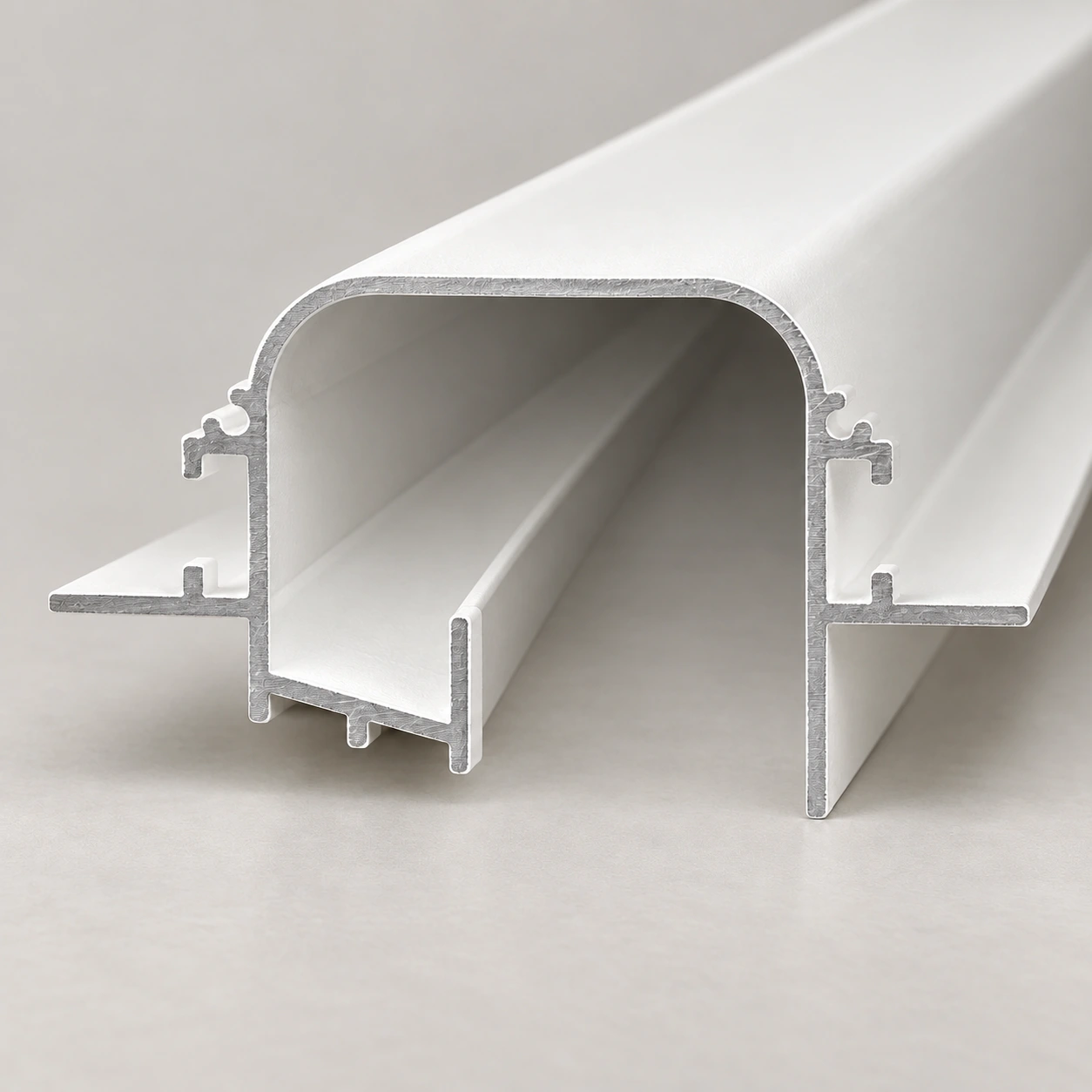

Render ilustrativo da seção própria. Confira as cotas e o encaixe antes de especificar.
ALED ILUMINA / PERFIS DE ALUMÍNIO
E008Perfil Tech Frame Simples
Embutir · branco · referência de 2 metros
Perfil de alumínio extrudado para iluminação indireta, com seção curva, canal recuado aberto e abas laterais de embutir.
Código do catálogo: E008 · referência histórica 19595. Branco e 2 m seguem o cadastro existente; massa calculada sem embalagem e acessórios.

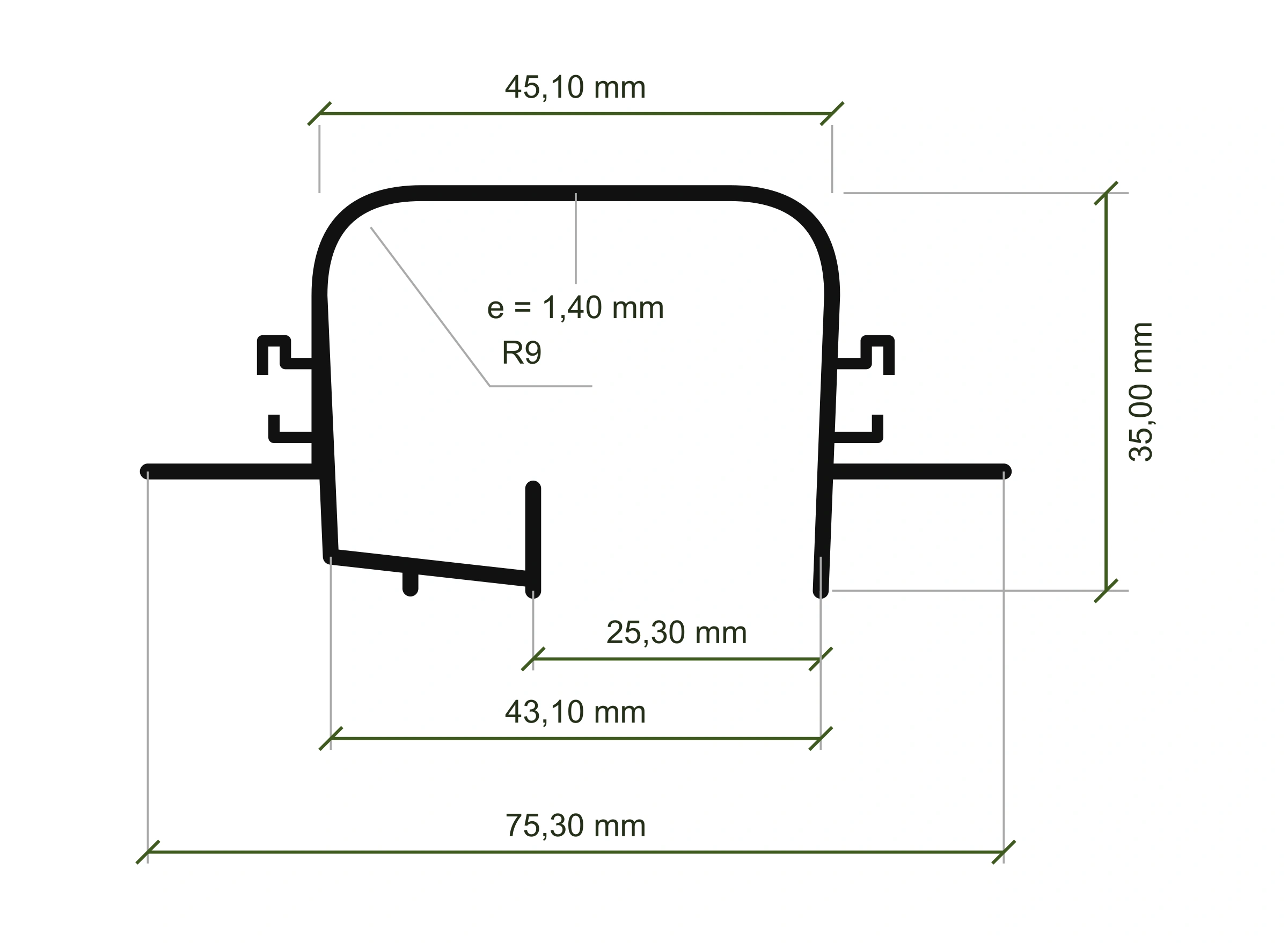

DESENHO DA SEÇÃO
Medidas para
especificar.
Dimensões em milímetros. Os detalhes sem cotas são representados esquematicamente; liga, têmpera e tolerâncias precisam ser confirmadas para fabricação.
FICHA DO PRODUTO
Informações técnicas.
Dimensões e massa linear do desenho fornecido. Comprimento e acabamento do cadastro. Embalagem e peso bruto são estimativas de planejamento.
Identificação e fornecimento
- Código ALED
- E008
- Modelo
- Tech Frame Simples
- Material
- Alumínio extrudado
- Instalação
- Embutir
- Acabamento de referência
- Branco
- Comprimento de referência
- 2 m / 2.000 mm
- Unidade de referência
- Barra de 2 m; confirmar conjunto comercial
Dimensões e massa
- Largura total
- 75,30 mm
- Altura da seção
- 35,00 mm
- Largura superior
- 45,10 mm
- Largura de referência inferior
- 43,10 mm
- Abertura inferior
- 25,30 mm
- Espessura indicada
- 1,40 mm
- Raio indicado
- R9 mm
- Cota lateral indicada
- 13,60 mm
- Detalhe circular indicado
- Ø 2 mm
- Área da seção
- 253,76 mm²
- Massa linear informada
- 0,688 kg/m
- Classe no desenho
- Sólido
- Dimensões C × L × A
- 2.000 × 75,30 × 35,00 mm
- Massa calculada para 2 m
- 1,376 kg · perfil sem embalagem
LED, acessórios e instalação
- Apoio para fita LED
- Uma base interna contínua à esquerda
- Efeito de luz
- Indireta, com canal recuado aberto
- Difusor
- Não indicado no desenho fornecido
- Fita LED e fonte
- Selecionadas separadamente conforme o projeto; inclusão no conjunto a confirmar
- Tensão, potência, IRC e temperatura de cor
- Definidos pela fita LED escolhida; não são características do perfil vazio
- Largura útil para fita LED
- A confirmar por montagem; abertura inferior não é largura útil do apoio
- Fixação e recorte no forro
- Dimensionar conforme substrato e conjunto; recorte não homologado
- Tampas, emendas e kit de instalação
- Composição e compatibilidade a confirmar
Embalagem e cadastro
- Embalagem planejada C × L × A
- 205 × 10 × 7 cm · estimativa, não medida
- Peso bruto estimado
- 1,626 kg · perfil + 0,250 kg de embalagem estimada
- Liga, têmpera e tolerâncias
- Não informadas na documentação
- GTIN/EAN
- Não atribuído no cadastro
- NCM no cadastro
- 7604.29.20 · candidato; validação fiscal pendente
- Garantia
- A confirmar no conjunto comercial
O PRODUTO
Iluminação integrada.
Acabamento discreto.
O E008 Tech Frame Simples pertence à linha de perfis de embutir ALED Ilumina. Sua seção curva e o canal recuado aberto permitem conceber uma linha de luz indireta integrada à arquitetura. A fita e a alimentação são definidas para cada projeto.
A seção tem 75,30 mm de largura total e 35,00 mm de altura. A abertura inferior indicada é de 25,30 mm. Consulte as cotas antes de dimensionar o acabamento e confirme a posição e compatibilidade da fita e dos acessórios.

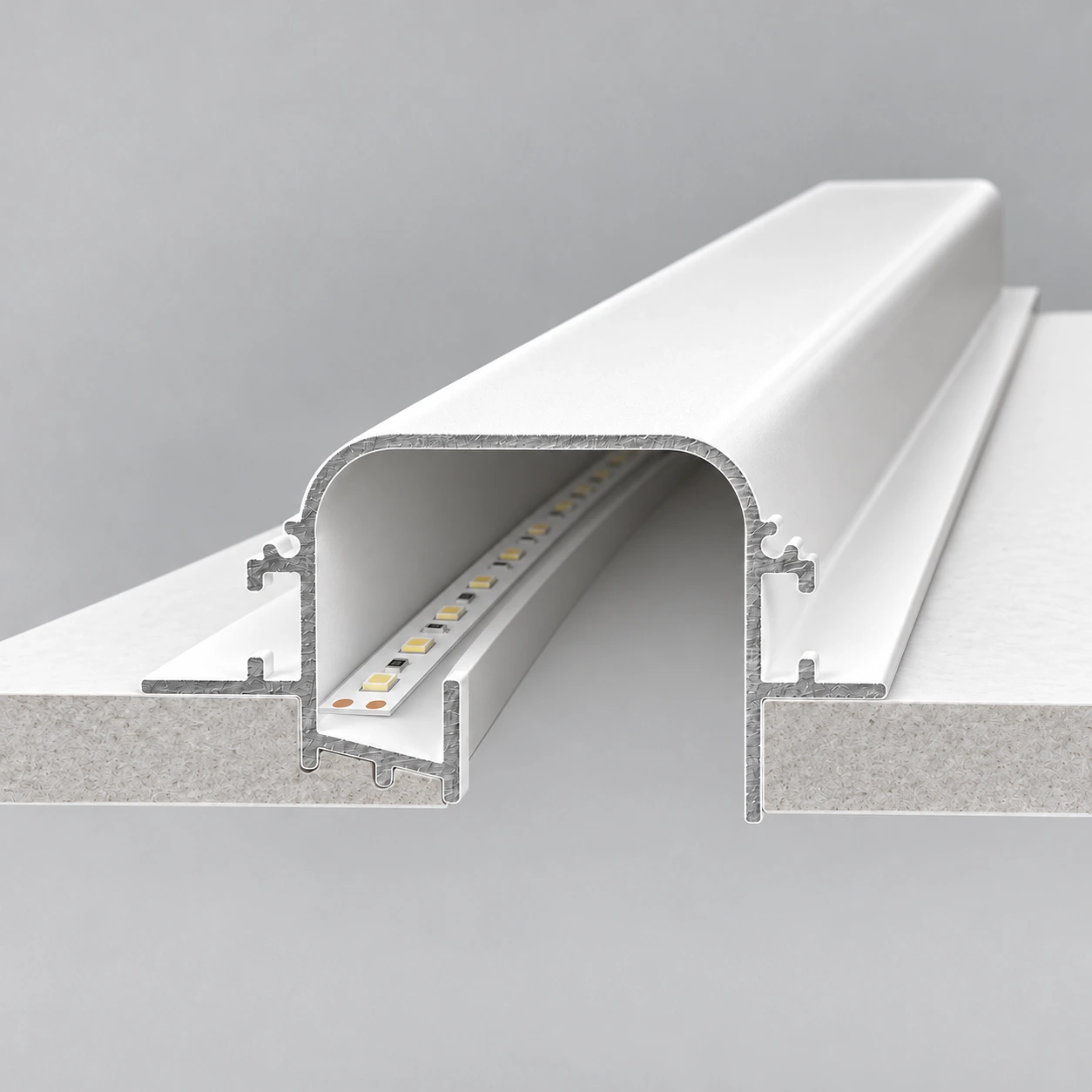

Seção assimétrica: uma aba interna inclinada com ressalto vertical à esquerda; parede direita reta, sem aba interna. Abertura inferior deslocada à direita. A base inclinada de alumínio e seu ressalto interno acompanham todo o comprimento da barra, formando o apoio contínuo para a fita LED.

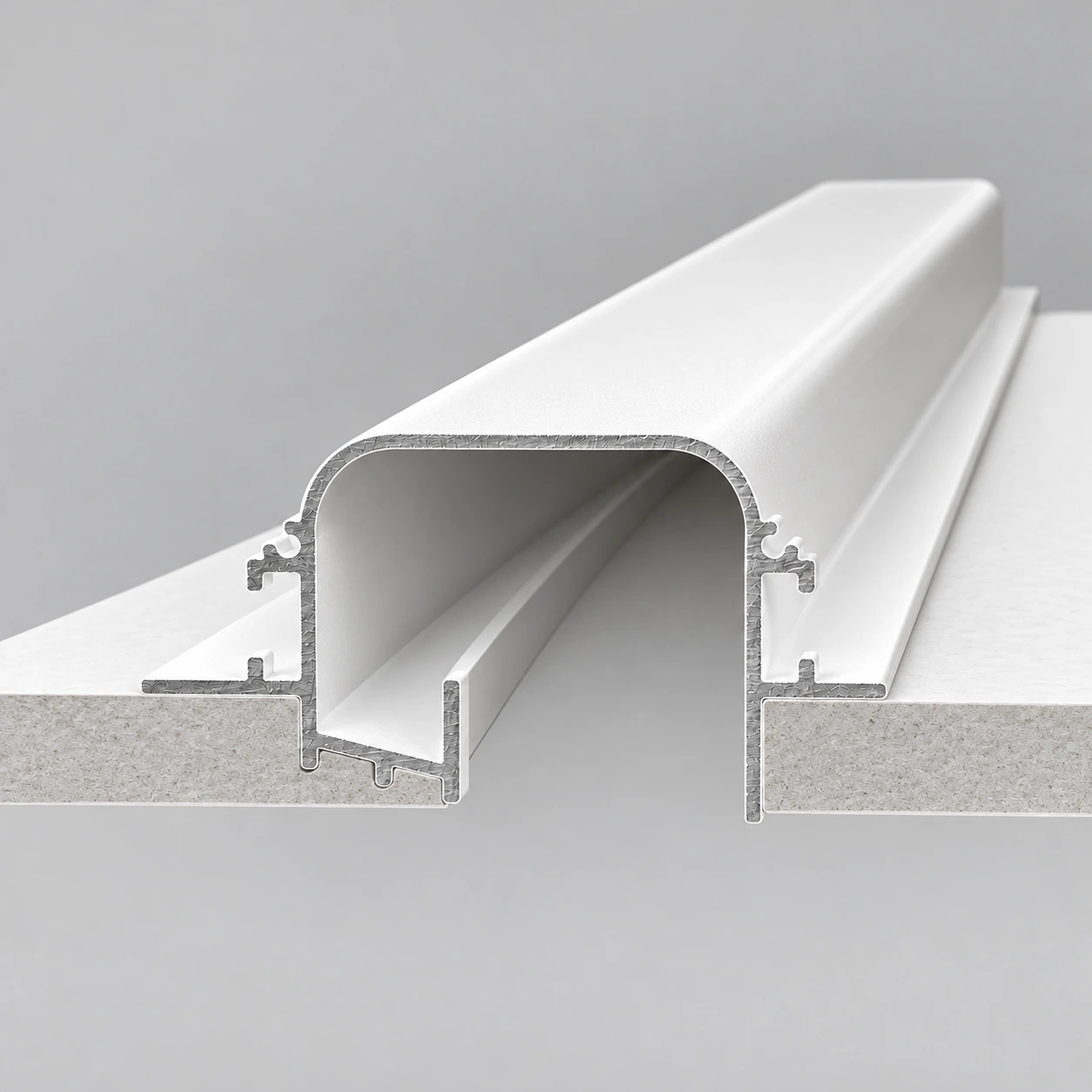

O gesso esquerdo avança por baixo da aba interna inclinada até o ressalto; o gesso direito fica sob a aba externa. Faces inferiores alinhadas, canal livre e acabamento sem borda. Consulte a seção cotada e as informações técnicas abaixo.
O cadastro de referência indica acabamento branco e barra de 2 m. Fita LED, fonte, tampas e elementos de fixação devem ser conferidos no conjunto comercial antes da instalação. A abertura permanece recuada; o desenho fornecido não indica um difusor plano cobrindo o canal.
NO PROJETO
Uma linha de luz
na arquitetura.
Conceito de luz indireta em um rasgo recuado de teto ou parede. A fonte luminosa fica protegida da visão direta dentro da seção; o resultado depende da fita, de sua posição e da montagem escolhida.
Planeje acesso à fonte, espaço de instalação e fixação compatível com o substrato. A imagem representa uma ideia de aplicação, sem definir desempenho fotométrico ou método executivo.
DIMENSIONAMENTO DE TRANSPORTE
Peso pelo comprimento.
Estimativa da massa do perfil, sem embalagem, acessórios ou tolerâncias de fabricação.
