iluminaDOCUMENTAÇÃO DE REFERÊNCIA
A forma.
A medida.
O perfil
E008 / E011
Perfis de alumínio extrudado de seção curva.
| Característica | E008 | E011 |
|---|---|---|
| Largura total | 75,30 mm | 122,80 mm |
| Altura | 35,00 mm | 40,20 mm |
| Largura superior | 45,10 mm | 93,00 mm |
| Abertura inferior | 25,30 mm | 58,20 mm |
| Área da seção | 253,76 mm² | 350,59 mm² |
| Massa por metro | 0,688 kg/m | 0,950 kg/m |
Organização editorial ALED Ilumina. Medidas e massa linear transcritas dos desenhos fornecidos. Esquemas sem escala; não substituem o desenho aprovado para fabricação.
iluminaE008 · PERFIL DE EMBUTIR
Tech Frame Simples
Alumínio extrudado · branco · barra de referência de 2 m · iluminação indireta.
- Código ALED
- E008
- Modelo
- Tech Frame Simples
- Material
- Alumínio extrudado
- Instalação
- Embutir
- Acabamento de referência
- Branco
- Comprimento de referência
- 2 m / 2.000 mm
- Unidade de referência
- Barra de 2 m; confirmar conjunto comercial
- Embalagem planejada C × L × A
- 205 × 10 × 7 cm · estimativa, não medida
- Peso bruto estimado
- 1,626 kg · perfil + 0,250 kg de embalagem estimada
Um apoio interno contínuo à esquerda. Fita LED, fonte, tampas e fixações dependem do projeto e do conjunto comercial. Tensão, potência, IRC e cor de luz pertencem à fita escolhida.

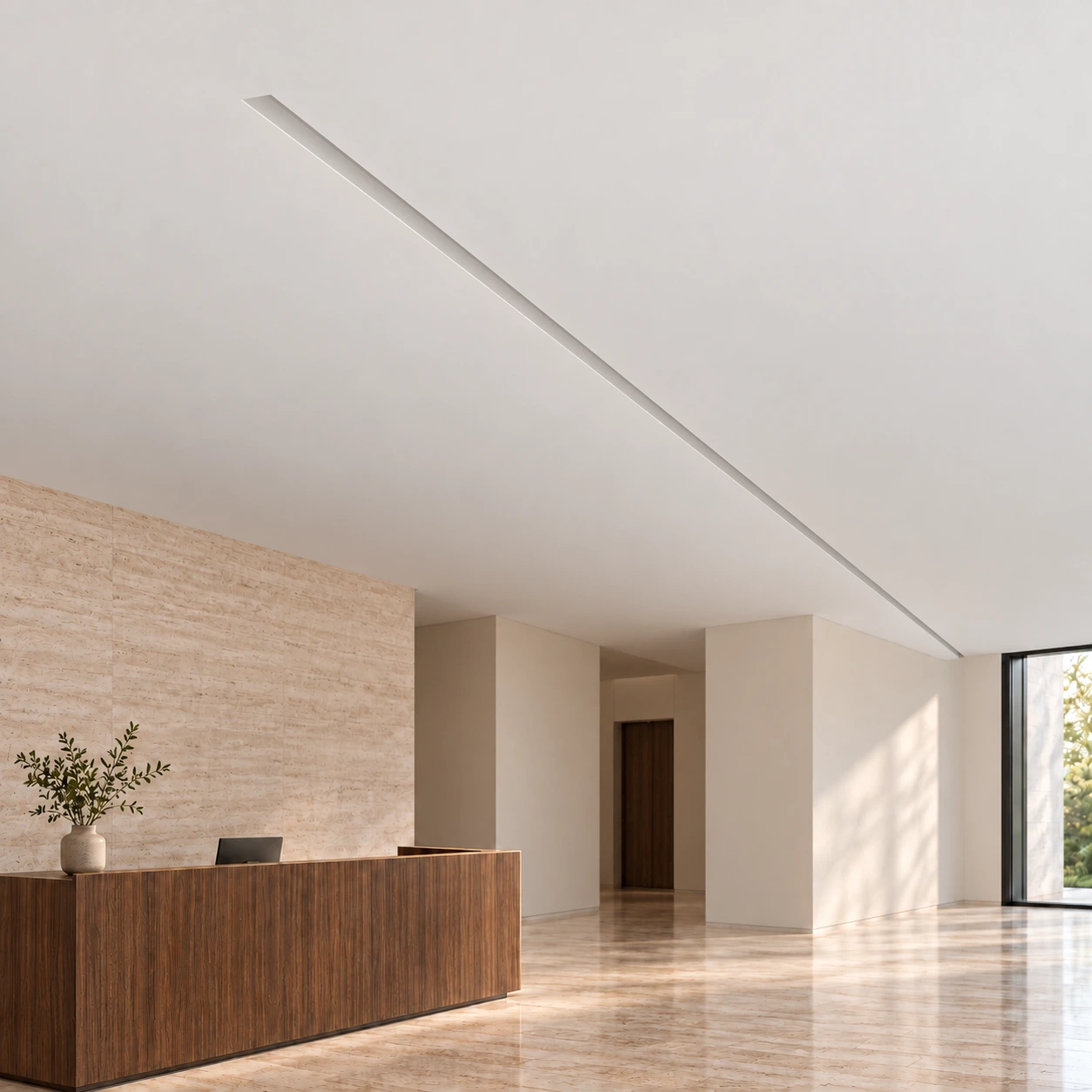

Embalagem planejada, não medida. Peso bruto inclui tara estimada. GTIN não atribuído; NCM 7604.29.20 é candidato do cadastro, pendente de validação fiscal. Garantia, liga, têmpera, tolerâncias e largura útil da fita a confirmar. Renders ilustrativos.
iluminaLINHA E · PERFIS ALED ILUMINA
E008
Perfil Tech Frame Simples · alumínio extrudado para luz indireta.
- Largura total
- 75,30 mm
- Altura da seção
- 35,00 mm
- Largura superior
- 45,10 mm
- Largura de referência inferior
- 43,10 mm
- Abertura inferior
- 25,30 mm
- Espessura indicada
- 1,40 mm
- Raio indicado
- R9 mm
- Cota lateral indicada
- 13,60 mm
- Detalhe circular indicado
- Ø 2 mm
- Área da seção
- 253,76 mm²
- Massa linear informada
- 0,688 kg/m
- Classe no desenho
- Sólido
- Dimensões C × L × A
- 2.000 × 75,30 × 35,00 mm
- Massa para 2 m
- 1,376 kg · calculada
Perfil ALED E008 · medidas e massa transcritas da documentação técnica fornecida em 11/10/2026. Fonte de fabricação registrada no controle interno.
O esquema não substitui o desenho aprovado para fabricação. Branco e 2 m são referências do cadastro comercial. Liga, têmpera e tolerâncias não estão definidas no desenho; os detalhes sem cotas são esquemáticos. Abertura inferior não equivale à largura útil homologada para a fita.
iluminaE011 · PERFIL DE EMBUTIR
Tech Frame Duplo
Alumínio extrudado · branco · barra de referência de 2 m · iluminação indireta.
- Código ALED
- E011
- Modelo
- Tech Frame Duplo
- Material
- Alumínio extrudado
- Instalação
- Embutir
- Acabamento de referência
- Branco
- Comprimento de referência
- 2 m / 2.000 mm
- Unidade de referência
- Barra de 2 m; confirmar conjunto comercial
- Embalagem planejada C × L × A
- 205 × 15 × 7 cm · estimativa, não medida
- Peso bruto estimado
- 2,250 kg · perfil + 0,350 kg de embalagem estimada
Dois apoios internos contínuos, um de cada lado. Fita LED, fonte, tampas e fixações dependem do projeto e do conjunto comercial. Tensão, potência, IRC e cor de luz pertencem à fita escolhida.

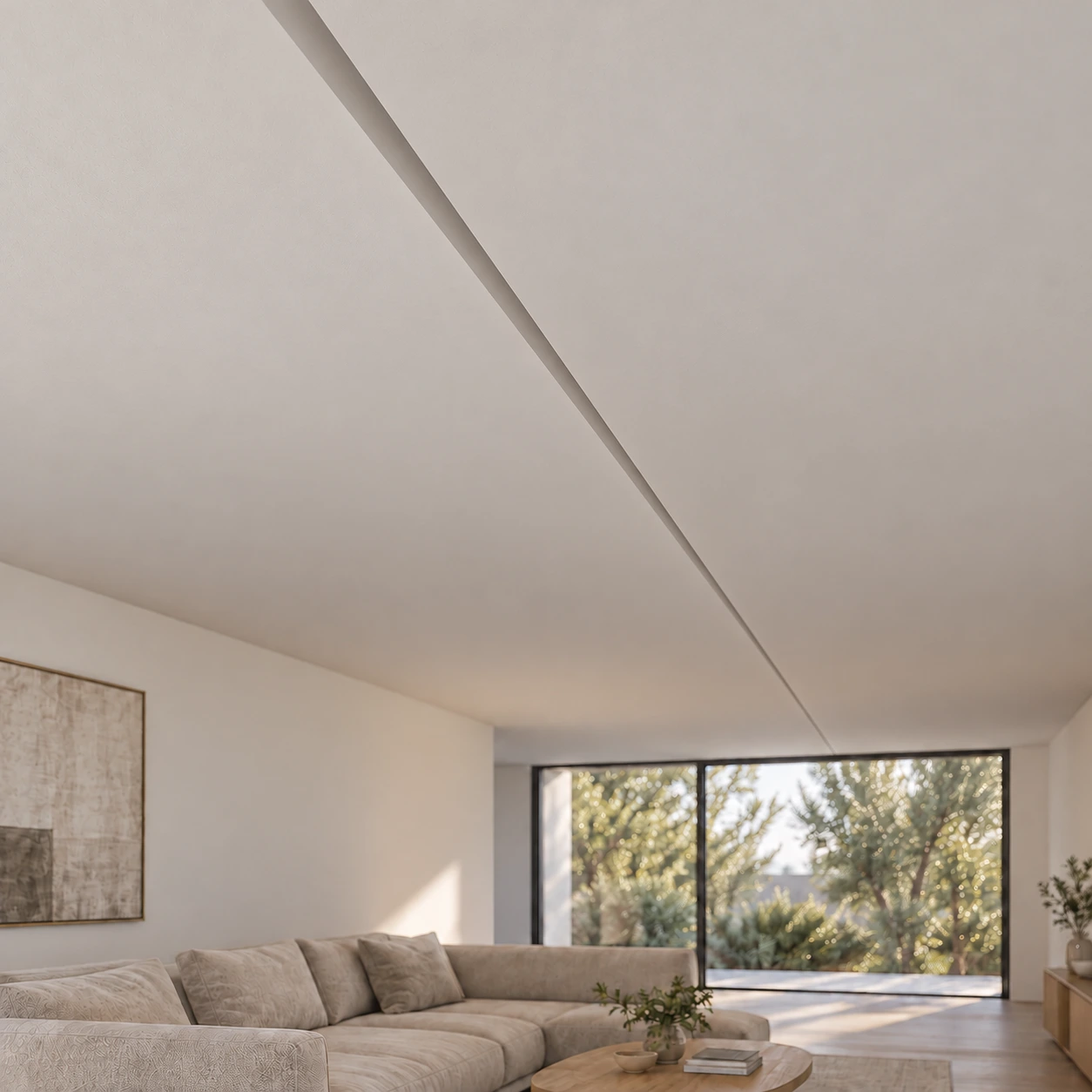

Embalagem planejada, não medida. Peso bruto inclui tara estimada. GTIN não atribuído; NCM 7604.29.20 é candidato do cadastro, pendente de validação fiscal. Garantia, liga, têmpera, tolerâncias e largura útil da fita a confirmar. Renders ilustrativos.
iluminaLINHA E · PERFIS ALED ILUMINA
E011
Perfil Tech Frame Duplo · alumínio extrudado para luz indireta.
- Largura total
- 122,80 mm
- Altura da seção
- 40,20 mm
- Largura superior
- 93,00 mm
- Largura de referência inferior
- 91,00 mm
- Abertura inferior
- 58,20 mm
- Espessura indicada
- 1,40 mm
- Raio indicado
- R12,50 mm
- Cota lateral indicada
- 13,60 mm
- Detalhe circular indicado
- Ø 2 mm
- Área da seção
- 350,59 mm²
- Massa linear informada
- 0,950 kg/m
- Classe no desenho
- Sólido
- Dimensões C × L × A
- 2.000 × 122,80 × 40,20 mm
- Massa para 2 m
- 1,900 kg · calculada
Perfil ALED E011 · medidas e massa transcritas da documentação técnica fornecida em 11/10/2026. Fonte de fabricação registrada no controle interno.
O esquema não substitui o desenho aprovado para fabricação. Branco e 2 m são referências do cadastro comercial. Liga, têmpera e tolerâncias não estão definidas no desenho; os detalhes sem cotas são esquemáticos. Abertura inferior não equivale à largura útil homologada para a fita.
iluminaLEITURA TÉCNICA
Medidas para
o seu projeto.
E008 / E011 · geometria, proporção e massa linear.
Os códigos E008 e E011 identificam os dois formatos da linha ALED Ilumina. As medidas e massas foram transcritas da documentação técnica recebida em 11/10/2026, preservada no controle interno.
Os esquemas não estão em escala e não substituem desenhos aprovados para fabricação. A abertura inferior não equivale a uma largura útil homologada para fita LED. Liga, têmpera, acabamento e fornecimento ainda precisam ser definidos para o produto final.
A classe “sólido” é a classificação de extrusão da fonte; não significa uma seção preenchida. A massa por comprimento é calculada por m = massa linear × comprimento e não inclui embalagem ou acessórios.
